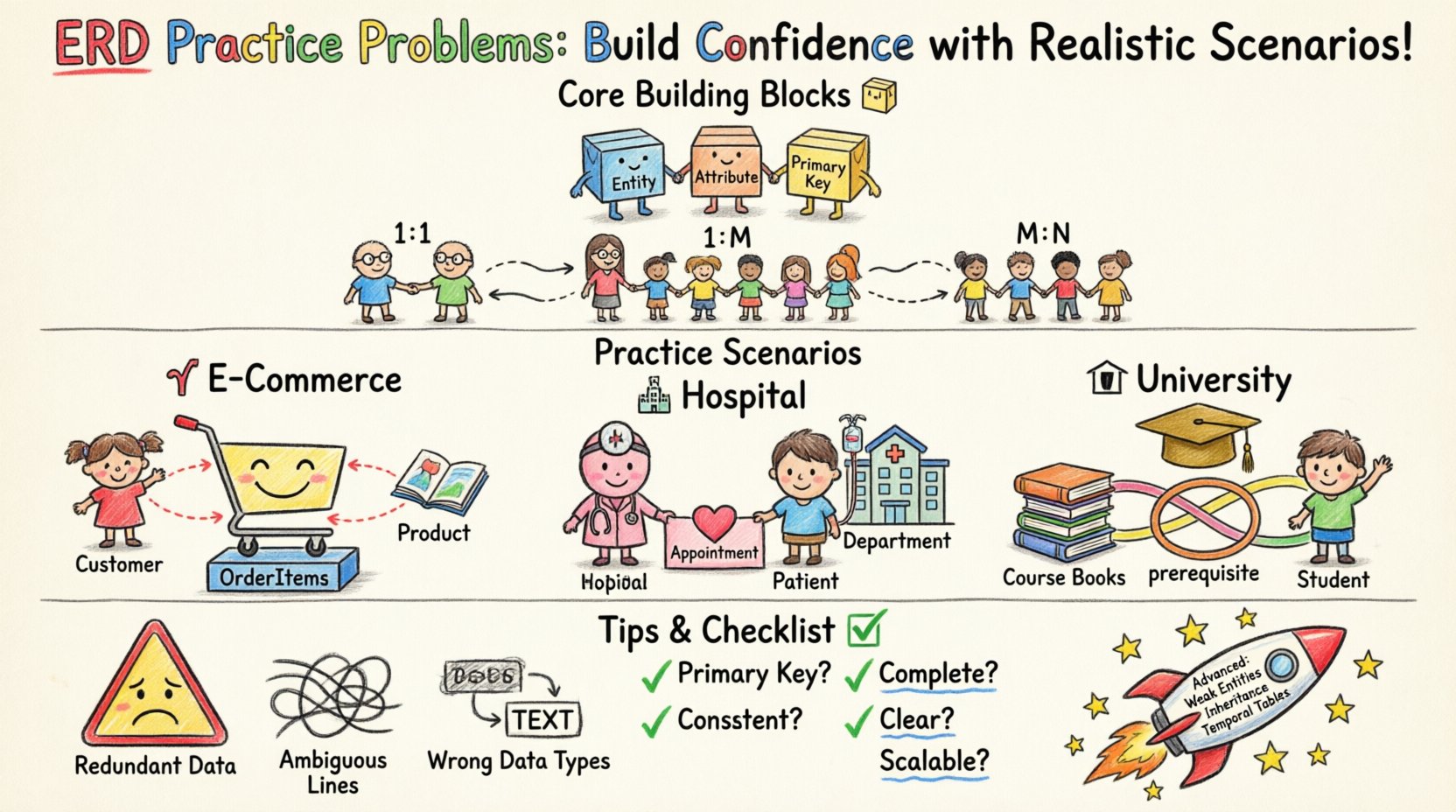

ERD-Übungsprobleme: Vertrauen mit realistischen Szenarien aufbauen

Die Gestaltung einer robusten Datenbank erfordert mehr als nur das Verständnis der Syntax. Es erfordert ein klares mentales Modell dafür, wie Daten innerhalb eines realen Systems miteinander interagieren. Entitäts-Beziehungs-Diagramme (ERDs) dienen als Bauplan für diese Struktur. Ohne Übung bleiben die theoretischen Konzepte der Normalisierung, Kardinalität und Fremdschlüssel abstrakt. Um Datenbankmodellierung wirklich zu verstehen, müssen Sie sich praktischen Problemen widmen, die die tatsächliche Geschäftslogik nachahmen.

Dieser Leitfaden konzentriert sich darauf, ERD-Prinzipien anhand spezifischer, realistischer Szenarien anzuwenden. Indem Sie diese Beispiele bearbeiten, stärken Sie Ihre Fähigkeit, Entitäten zu identifizieren, Beziehungen zu definieren und häufige strukturelle Fehler zu vermeiden. Ziel ist es, einen zuverlässigen Arbeitsablauf zu entwickeln, um komplexe Anforderungen in saubere, effiziente Datenmodelle zu übersetzen.

Verständnis der Kernkomponenten 🧱

Bevor Sie sich Szenarien widmen, ist es unerlässlich, die Bausteine eines ERDs zu überprüfen. Eine solide Grundlage stellt sicher, dass Sie bei komplexen Anforderungen nicht die Grundlagen neu lernen müssen.

1. Entitäten und Attribute

• Entitäten: Diese stellen unterscheidbare Objekte oder Konzepte innerhalb Ihres Systems dar. Beispiele sindKunden, Produkt, oderMitarbeiter.
• Attribute: Diese beschreiben die Eigenschaften einer Entität. Für einenKunden, könnten Attribute seinKundenID, Name, undE-Mail-Adresse.
• Primärschlüssel: Jede Entität benötigt einen eindeutigen Bezeichner, um eine Aufzeichnung von einer anderen zu unterscheiden.

2. Beziehungen und Kardinalität

Die Verbindung zwischen Entitäten definiert die Integrität Ihrer Daten. Die Kardinalität gibt an, wie viele Instanzen einer Entität mit einer anderen Entität in Beziehung stehen.

Kardinalitätstyp	Beschreibung	Beispiel
Ein-zu-eins (1:1)	Eine Instanz steht in Beziehung zu genau einer Instanz einer anderen Entität.	Eine Mitarbeiter hat eine Ausweis.
Ein-zu-viele (1:N)	Eine Instanz steht in Beziehung zu vielen Instanzen einer anderen Entität.	Eine Abteilung hat viele Mitarbeiter.
Viele-zu-viele (M:N)	Viele Instanzen stehen in Beziehung zu vielen Instanzen einer anderen Entität.	Viele Studenten melden sich in vielen Kursen.

Szenario 1: E-Commerce-Plattform 🛒

Online-Handelssysteme beinhalten komplexe Transaktionen, Bestandsverwaltung und Benutzerkonten. Dieses Szenario testet Ihre Fähigkeit, Verbindungstabellen und Statusverfolgung zu handhaben.

Anforderungsanalyse

• Ein Kunde kann über die Zeit hinweg mehrere Bestellungen aufgeben.
• Eine einzelne Bestellung kann mehrere Produkte enthalten.
• Ein Produkt kann Teil vieler verschiedener Bestellungen sein.
• Jede Bestellung muss einen bestimmten Status verfolgen (z. B. Ausstehend, Versandt).
• Produkte gehören zu bestimmten Kategorien.

Modellierungsschritte

1. Entitäten identifizieren: Kunde, Bestellung, Produkt, Kategorie.
2. Attribute definieren:
   • Kunde: KundenID, Vorname, Nachname, E-Mail.
   • Bestellung: BestellungsID, Bestelldatum, Status, Versandadresse.
   • Produkt: ProduktID, Name, Preis, Bestandsmenge.
   • Kategorie: KategorieID, Kategorienname.
3. Beziehungen bestimmen:
   • Kunde zu Bestellung: Eins-zu-Viele. Ein Kunde erstellt viele Bestellungen.
   • Bestellung zu Produkt: Viele-zu-Viele. Eine Bestellung enthält viele Produkte, und ein Produkt befindet sich in vielen Bestellungen. Dazu ist eine Verbindungstabelle erforderlich.
   • Produkt zu Kategorie: Viele-zu-Eins. Viele Produkte gehören einer Kategorie an.

Verfeinerung des Entwurfs

Für die Beziehung Viele-zu-Viele zwischen Bestellung und Produkt müssen Sie eine Verbindungstabelle erstellen, die oft Bestellpositionen. Diese Tabelle bricht die direkte Verbindung ab und ermöglicht es Ihnen, spezifische Daten zur Transaktionszeile zu speichern, wie zum Beispiel Menge und Einzelpreis zum Zeitpunkt des Verkaufs.

• Attribute von Bestellpositionen: BestellpositionsID, BestellungsID (Fremdschlüssel), ProduktID (Fremdschlüssel), Menge, Einzelpreis.
• Normalisierungsprüfung: Stellen Sie sicher Einheitspreis wird hier gespeichert und nicht in der Produkt Tabelle, da Preise sich im Laufe der Zeit ändern.

Szenario 2: Krankenhaus-Management-System 🏥

Gesundheitsdatenbanken erfordern hohe Genauigkeit aufgrund der kritischen Natur der Daten. Dieses Szenario betont strenge Datenintegrität und hierarchische Beziehungen.

Anforderungsanalyse

• Ärzte spezialisieren sich auf bestimmte Abteilungen.
• Patienten besuchen Ärzte zu Terminen.
• Ein Arzt kann mehrere Patienten haben, und ein Patient kann mehrere Ärzte sehen.
• Verschreibungen werden während der Termine ausgestellt.
• Jeder Patient verfügt über eine eindeutige Krankenakte.

Modellierungsschritte

1. Identifizieren Sie Entitäten: Arzt, Patient, Termin, Verschreibung, Abteilung.
2. Definieren Sie Attribute:
   • Arzt: ArztID, Name, Spezialisierung, Lizenznummer.
   • Abteilung: AbteilungsID, Abteilungsname, LeitenderArztID.
   • Termin: TerminID, DatumUhrzeit, Diagnosehinweise.
   • Verschreibung: VerschreibungsID, Medikamentenname, Dosierung, Dauer.
3. Bestimmen Sie Beziehungen:
   • Abteilung zu Arzt: Eins-zu-Viele. Eine Abteilung beschäftigt viele Ärzte.
   • Arzt zu Termin: Eins-zu-Viele. Ein Arzt führt viele Termine durch.
   • Patient zu Termin: Eins-zu-Viele. Ein Patient nimmt an vielen Terminen teil.
   • Termin zu Verschreibung: Eins-zu-Viele. Ein Termin kann zu mehreren Verschreibungen führen.

Behandlung komplexer Einschränkungen

In diesem Szenario ist die Datenintegrität von entscheidender Bedeutung. Sie müssen sicherstellen, dass eine Verschreibung nicht ohne einen verknüpften Termin existieren kann. Dies wird durch Fremdschlüsselbeschränkungen durchgesetzt.

• Selbstverweisende Beziehung: Eine ArztEntität muss möglicherweise mit einem Leitender Arztinnerhalb derselben Tabelle verknüpft werden. Dies ist eine Eins-zu-Eins-Beziehung, bei der die LeitenderArztIDauf die ArztID.
• Zeitbezogene Daten:Termine haben bestimmte Daten. Stellen Sie sicher, dass das DateTime-Feld im Standardformat gespeichert wird, um Abfragen zur Terminplanung zu ermöglichen.

Szenario 3: Universitäts-Studenten-Portal 🎓

Akademische Systeme beinhalten umfangreiche Many-to-Many-Beziehungen und bedingte Logik. Dieses Szenario konzentriert sich auf die Verwaltung von Einschreibungen und Voraussetzungen.

Anforderungsanalyse

• Studenten melden sich in mehreren Kursen an.
• Jeder Kurs hat mehrere Dozenten.
• Ein Kurs kann in mehreren Semestern angeboten werden.
• Einige Kurse haben Voraussetzungen.
• Noten werden pro Student und pro Kurs vergeben.

Modellierungsschritte

1. Entitäten identifizieren:Student, Kurs, Dozent, Semester, Einschreibung.
2. Attribute definieren:
   • Student: StudentID, GPA, Hauptfach.
   • Kurs: Kurskennung, Titel, ECTS-Punkte.
   • Dozent: Dozenten-ID, Name, Titel.
   • Einschreibung: Einschreibungs-ID, Note, Semesterjahr.
3. Beziehungen bestimmen:
   • Student zu Kurs: Many-to-Many. Verwaltet über die Einschreibung Verbindungstabelle.
   • Kurs zu Dozent: Many-to-Many. Ein Kurs kann über die Zeit von mehreren Dozenten unterrichtet werden.
   • Kurs zu Voraussetzung: Selbstreferenzierend. Ein Kurs listet einen anderen Kurs als Voraussetzung auf.

Behandlung der Voraussetzungslogik

Die Voraussetzungsanforderung erzeugt eine rekursive Beziehung innerhalb der KursEntität. Sie benötigen eine Spalte in der KursTabelle, etwa Voraussetzungs-Kurs-ID, die auf die Kurs-IDeiner anderen Zeile in derselben Tabelle verweist.

• Implementierung: Dies ermöglicht einen Math 101 Kurs, um mit einem zu verknüpfen Mathematik 100 Kurs.
• Überprüfung: Das System muss verhindern, dass ein Kurs sein eigener Voraussetzungskurs ist, um zirkuläre Logikfehler zu vermeiden.

Häufige Fehler bei der ERD-Design ⚠️

Selbst erfahrene Designer machen Fehler. Das Überprüfen häufiger Fehler hilft Ihnen, Ihre Modelle vor der Implementierung zu verfeinern.

1. Redundante Daten

Die Speicherung derselben Informationen an mehreren Stellen erhöht das Risiko von Inkonsistenzen. Zum Beispiel ist es akzeptabel, die Adresse eines Kunden in der Tabelle Bestellung zu speichern, um Versandzwecke zu erfüllen, aber die Tabelle Kunde sollte die Quelle der Wahrheit für ihre dauerhafte Adresse bleiben.

• Überprüfung: Fragen Sie, ob die Änderung eines Attributs in einer Tabelle Änderungen in anderen Tabeln erfordert.
• Behebung: Normalisieren Sie die Daten, soweit möglich, in die Dritte Normalform (3NF).

2. Mehrdeutige Beziehungen

Manchmal ist unklar, ob eine Beziehung obligatorisch oder optional ist. In einer Kunde zu Bestellung Beziehung existiert ein Kunde, bevor er eine Bestellung aufgibt. Eine Bestellung muss jedoch immer einem Kunden zugeordnet sein.

Begriff	Bedeutung
Optionale Beziehung	Das Entität auf dieser Seite benötigt keine Verbindung zur anderen Entität.
Obligatorische Beziehung	Die Entität auf dieser Seite muss eine Verbindung zur anderen Entität haben.

3. Ignorieren von Datentypen

Die Auswahl des falschen Datentyps kann zu Speicherungs- ineffizienzen oder Berechnungsfehlern führen. Beispielsweise führt die Verwendung eines Ganzzahltyps für ein Preis-Feld ohne Dezimalstellen dazu, dass die Währungsgenauigkeit verloren geht.

• Beste Praxis: Verwenden Sie Dezimaltypen für Währungen und Datums-/Zeit-Typen für die Terminplanung.
• Einschränkung: Definieren Sie maximale Längen für Textfelder, um Datenbankaufschwelling zu vermeiden.

Schritt-für-Schritt-Modellierungsablauf 📝

Befolgen Sie diesen strukturierten Ansatz, um Konsistenz bei allen Ihren Übungsproblemen zu gewährleisten.

1. Anforderungen sammeln: Listen Sie jedes Substantiv (Entität) und Verb (Beziehung) auf, das in der Problemstellung enthalten ist.
2. Entwurf des Anfangsdiagramms: Platzieren Sie die Entitäten und zeichnen Sie Linien, um Verbindungen darzustellen. Sorgen Sie sich noch nicht um Perfektion.
3. Schlüssel zuweisen: Identifizieren Sie den Primärschlüssel für jede Entität und die Fremdschlüssel für jede Beziehung.
4. Kardinalität verfeinern: Überprüfen Sie die 1:1-, 1:N- und M:N-Beziehungen anhand der Geschäftsregeln.
5. Attribute hinzufügen: Ergänzen Sie jede Entität mit notwendigen Feldern. Entfernen Sie alle Felder, die aus anderen Feldern abgeleitet sind.
6. Auf Normalisierung prüfen: Stellen Sie sicher, dass keine transitiven Abhängigkeiten bestehen (z. B. wenn A bestimmt B, und B bestimmt C, dann sollte A nicht bestimmenC direkt).
7. Endgültige Überprüfung: Durchlaufen Sie einen Dateneingabescenario, um zu prüfen, ob das Modell dies unterstützt.

Selbstbewertungs-Checkliste ✅

Bevor Sie Ihr ERD endgültig festlegen, durchlaufen Sie diese Checkliste, um die Qualität zu gewährleisten.

• Einzigartigkeit: Hat jede Tabelle einen Primärschlüssel?
• Konsistenz: Sind die Datentypen in den verwandten Tabellen konsistent?
• Vollständigkeit: Können Sie alle erforderlichen Daten einfügen, ohne Einschränkungen zu verletzen?
• Klarheit: Sind die Namensbezeichnungen für Entitäten und Attribute beschreibend und standardisiert?
• Skalierbarkeit: Wird das Design standhalten, wenn das Datenvolumen um das Zehnfache steigt?
• Einschränkungen: Werden Null-Einschränkungen dort korrekt angewendet, wo Daten obligatorisch sind?

Erweiterte Überlegungen 🚀

Sobald Sie an Sicherheit gewinnen, können Sie fortgeschrittene Modellierungstechniken erkunden.

1. Schwache Entitäten

Eine schwache Entität hängt von einer anderen Entität für ihre Existenz ab. Zum Beispiel kann eine Bestellposition nicht existieren, ohne eine Bestellung. Ihr Primärschlüssel ist normalerweise eine Kombination aus ihrem eigenen partiellen Schlüssel und dem Primärschlüssel des Besitzers.

2. Vererbung

Manchmal teilen Entitäten gemeinsame Attribute. In einem Mitarbeiter -System, Vollzeit und TeilzeitMitarbeiter teilen sich eine ID und einen Namen, unterscheiden sich jedoch in ihren Leistungen. Sie können dies mithilfe einer Oberklassen- und Unterklassenstruktur modellieren.

3. Temporale Tabellen

Einige Daten ändern sich im Laufe der Zeit. Eine Produktpreisändert sich wöchentlich. Sie müssen möglicherweise die Historie der Preise ändern, anstatt nur den aktuellen Wert zu speichern. Dazu müssen Sie Ihren Attributen effektive Start- und Enddaten hinzufügen.

Abschließende Überlegungen zur Praxis 💡

Das Vertrauen in die ERD-Entwicklung aufzubauen, ist ein langsamer Prozess. Er erfordert kontinuierliche Verbesserung und kritisches Denken darüber, wie Daten durch ein System fließen. Indem Sie realistische Szenarien wie E-Commerce, Gesundheitswesen und Bildung durchgehen, setzen Sie sich verschiedenen strukturellen Herausforderungen aus.

Denken Sie daran, dass es selten ein einziges „perfektes“ Modell gibt. Verschiedene Anwendungen können unterschiedliche Aspekte priorisieren, wie beispielsweise Lese- gegenüber Schreibgeschwindigkeit. Entscheidend ist, die damit verbundenen Kompromisse in Ihren Entwurfsentscheidungen zu verstehen.

Üben Sie weiterhin mit neuen Anforderungen. Versuchen Sie, ein Bibliotheks-System, ein Hotelbuchungssystem oder ein soziales Netzwerk zu modellieren. Jeder Bereich stellt einzigartige Einschränkungen und Beziehungsmuster dar. Je mehr Sie üben, desto intuitiver wird der Prozess.

Wichtige Erkenntnisse

• Entitäten sind die Grundlage: Definieren Sie sie klar, bevor Sie sie verknüpfen.
• Die Kardinalität ist wichtig: Stellen Sie sicher, dass die Beziehungstypen den Geschäftsregeln entsprechen.
• Die Normalisierung reduziert das Risiko: Vermeiden Sie Redundanz, um die Datenintegrität zu gewährleisten.
• Überprüfen Sie regelmäßig: Überprüfen Sie stets Ihr Design anhand neuer Anforderungen.

Mit Engagement und strukturiertem Üben werden Sie die Fähigkeiten entwickeln, die Sie benötigen, um zuverlässige, skalierbare Datenbanksysteme zu entwerfen. Konzentrieren Sie sich auf die Logik hinter den Verbindungen, und die technische Umsetzung folgt natürlich.
